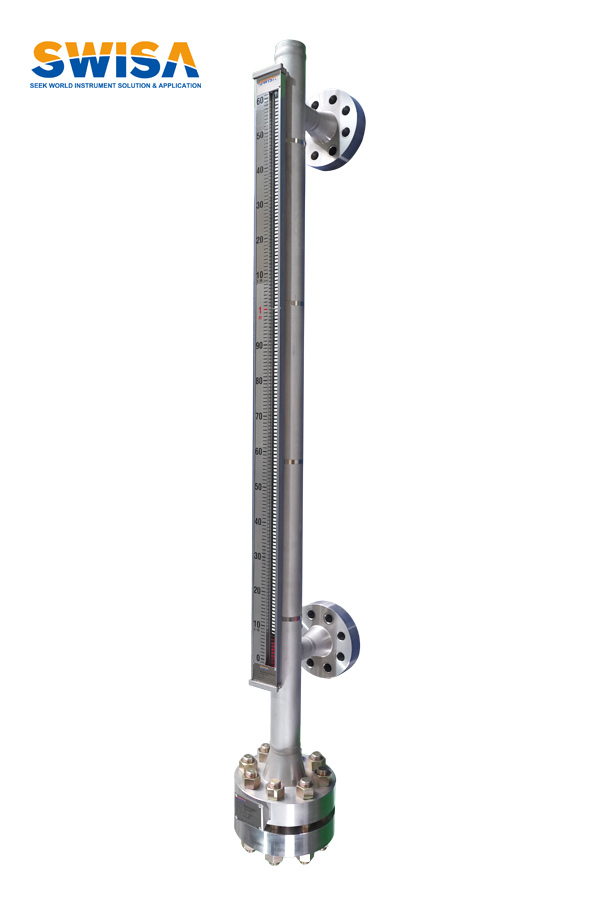

磁翻板液位計是以磁性浮子驅動磁板指示液位，可用于各種塔、罐、槽、球形容器和鍋爐等設備的介質液位檢測，它具有顯示直觀、安裝方便、安全可靠等特點，在冶金、電力、石油、化工、環保等行業部門得到廣泛認可。通常，磁翻板液位計在日常生產和安裝中需要經過一系列的調試和校正，才能達到標配的使用性能，以提高測量的精度和可靠性。

第一

一般地，磁翻板液位計從制作到安裝過程中，需要經過以下幾個方面的校準：

對于側裝磁翻板液位計，在焊接過程連接法蘭時，兩塊法蘭的中心距應進行校準，使其等于測量范圍值，然后將其定位牢固并進行焊接。同時，法蘭的安裝孔應跨中。斯克維思的法蘭孔出廠時，一定是跨中的，現場如果不跨中焊接，會存在安裝不上去的情況。

法蘭孔一般分跨中均布和對中均布：

跨中指法蘭中心線在兩螺栓孔中間（即指法蘭的中心線和法蘭孔的中心線不重和）對中指法蘭孔分布在中心線上。

法蘭孔跨中分布的原因：

1、為了在與外部接管相接時，螺栓受外部載荷作用時較為均勻。

2、有利于扳手緊固操作。

3、當管內介質通過墊片向泄漏時，不會使介質直接流到螺栓上。

第二

對顯示面板系統中的磁翻片與浮筒內磁浮子的距離進行調校，使兩者之間的距離值滿足磁浮子與磁翻片的磁耦合作用，確保磁翻片能夠正常翻轉。否則，如距離過大，磁翻片內的磁柱不在磁浮子的磁性作用范圍內，無法使磁翻片翻轉，液位計無法工作。

通常，顯示面板部件與磁浮子的匹配問題在生產前已校正好。為保證顯示面板與磁浮子能進行正常的磁耦合工作，在磁翻板液位計的顯示面板制作完畢時，特增加一個磁耦合檢測裝置，對出廠的每一臺液位計的顯示面板進行磁耦合檢測。

第三

安裝顯示面板時，要將“0”位對準下過程連接法蘭的中心線。在安裝顯示面板時，要先將“0”位對準下過程連接法蘭的中心線，然后再旋緊卡箍固定；現場安裝完畢后，應用磁鋼將“0”位以下的翻片翻成紅色，“0”位以上的翻片翻成白色。

第四

對于帶有磁致伸縮的遠傳型磁翻板液位計，在安裝干簧管遠傳變送器時，需要通過微調低位“0”位電位器，將變送器的4mA值（即“0”位）的位置對準顯示面板刻度尺的“0”位；調整“高”位電位器，將變送器的20mA的位置 （滿量程的位置）對準顯示面板刻度尺的高位（測量范圍的上限值）。通常，這樣的調試需經過反復多次進行，才能調試準確。
