電子表頭部分：

探桿組件部分：

尺寸結構：

特點：

• 多功能：可單獨或同時測量液位、界面

• 高精度：測量精度高達±0.38mm或0.01%滿量程（取大值）

• 免維護：核心元器件不與介質直接接觸，無需定期維護

• 免標定：智能化設計，參數自動存儲，無需實物標定

• 易操作：標準按鍵，無需其他輔助設備

• 易安裝：安裝方便，NPT/法蘭連接

• 高安全：Ex ia IIC T4、Ex d IIC T6防爆等級和IP68防護等級

• 低功耗：LCD顯示，兩線制回路供電 4~20mA/HART Modbus或Profibus輸出可選

應用行業及裝置：

• 鍋       爐：汽包液位

• 罐       區：煉油廠、油庫、油站、化工品倉儲、石化企業庫

• 電       力：輔機液位(高加、低加、除氧器、凝汽器、軸封加熱器等)、化學水處理

• 煤  化  工：甲醇、二甲醚、合成氨/尿素、煤制烯烴、煤制油、煤制氣

• 硅  行  業：有機硅、多晶硅

• 石油石化：油氣開采與集輸、煉油、乙烯、三聚等

• 精細化工：甲烷氯化物、環氧乙烷、苯胺、PTMEG、BDO、碳纖維、聚甲醛、醋酸、苯乙烯、橡膠、粗苯精制等

• 其       它：冶金、造紙、水處理、生物制藥、食品飲料、輕工等

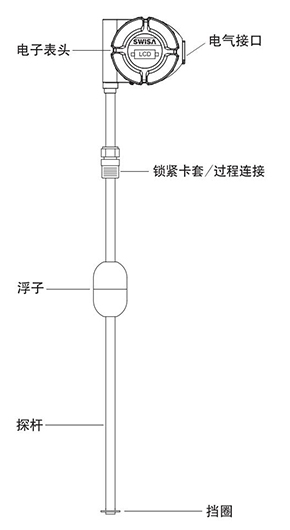

產品結構：

甘肅磁致伸縮液位計采用模塊化設計，機構簡單，由三部分組成：

• 電子表頭：外殼、電路底板、電子模塊

• 探桿組件：探桿、傳感器、磁致伸縮線、浮子

• 配套組件：浮筒及頂部法蘭等



產品認證：

安裝：

安裝過程中避免液位計探桿彎曲變形甚至損壞。如果探桿彎曲變形，將會阻礙浮子在探桿上自由移動，進而影響測量結果。安裝步驟如下：

1.合適浮子大小是否可以順利進入浮筒或安裝孔，以及相關配件是否合適；

2.浮子直接安裝到液位計的探桿上，并可以在探桿上自由移動，浮子安裝時，注意標有“UP↑”的方向與測量方向一致；

3.清理液位計探桿、浮子上的附著物、污跡；

4.安裝時注意“0”點對齊。如果訂購的產品要求帶固定法蘭，則現場安裝時直接安裝即可；如果訂購產品未要求帶有固定法蘭，則現場安裝時需要對齊“0”點，液位計顯示液位為0mm時，將液位計固定在安裝法蘭上；

5.當過程溫度高于150℃時，安裝法蘭上端探桿過長需要加裝高溫支架，以便散熱及加固表頭；

6.清理液位計表面安裝過程中產生的附著物、污跡。

產品選型：
